Základními předpisy pro provoz, kontroly, revize a činnosti na vyhrazených tlakových zařízeních jsou:
• Zákon č. 250/2021 Sb., o bezpečnosti práce v souvislosti s provozem vyhrazených technických zařízení a o změně
souvisejících zákonů

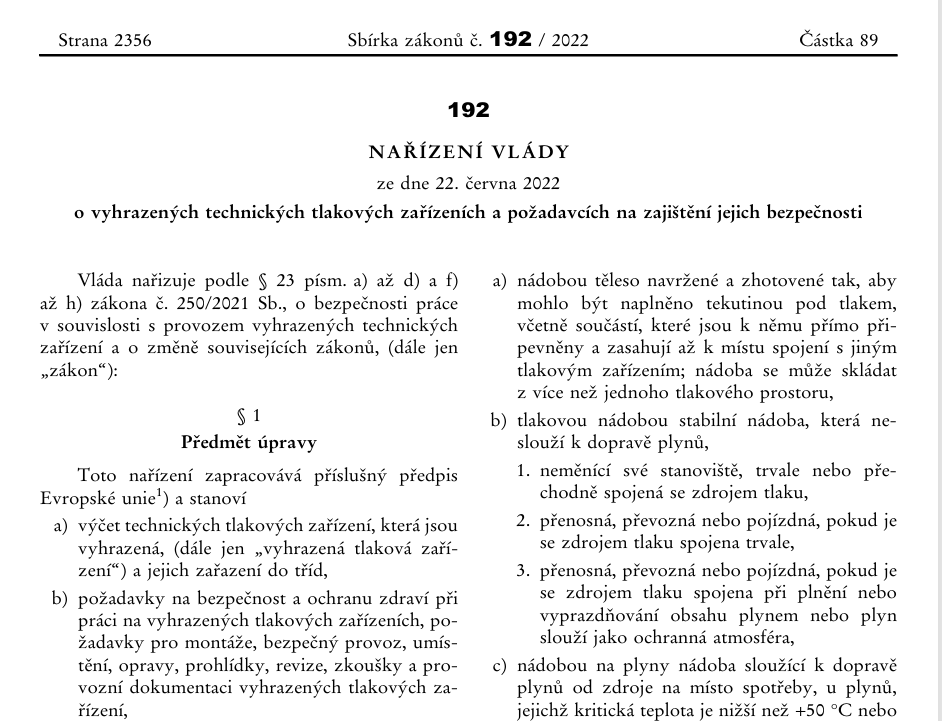

• Nařízení vlády č. 192/2022 Sb., o vyhrazených technických tlakových zařízeních a požadavcích na zajištění jejich bezpečnosti
• Základní normy pro aplikaci NV č. 192/2022 Sb.
Pro tlakové nádoby stabilní:
ČSN 69 0012 Tlakové nádoby stabilní. Provozní pravidla
ČSN 69 0010 (soubor norem) Tlakové nádoby stabilní. Technická pravidla. – obsahuje požadavky na konstrukci
Nevyhrazená tlaková zařízení
Na nevyhrazená TZ se nevztahuje NV č. 192/2022 Sb. a základní normy pro její aplikaci, proto se na nich musí provádět pouze pravidelné jednoroční kontroly podle § 4 nařízení vlády č. 378/2001 Sb. v rozsahu stanoveném místním provozním bezpečnostním předpisem a pokyny výrobce.
Základním a zásadním předpisem pro provoz VTZ tlakových je zákon č. 250/2021 Sb. o bezpečnosti práce v souvislosti s provozem vyhrazených technických zařízení a příslušné NV č. 192/2022 Sb. o vyhrazených technických tlakových zařízeních a požadavcích na zajištění jejich bezpečnosti.
Dle NV č. 192/2022 Sb. VTZ tlaková jsou tlakové nádoby a kotle s nejvyšším pracovním tlakem vyšším než 0,5 bar, a to:
-
tlakové nádoby, jejichž nejvyšší pracovní tlak přesahuje 0,5 bar a které obsahují plyny, páry nebo žíravé, toxické a výbušné kapaliny skupiny 1 o jakékoliv teplotě nebo jakékoliv kapaliny o teplotě převyšující jejich bod varu při tlaku 0,5 bar; za tlakovou nádobu jsou považovány též vyvíječe páry typu pára/pára a typu horká voda/pára a vyvíječe páry bez nebezpečí přehřátí,
(Poznámka: I vzduch je plyn, proto VTZ tlakovým je i TNS se vzduchem o přetlaku vyšším než 0,5 bar.)
Toto rozdělení je zachováno i při stanovování druhu a rozsahu platnosti osvědčení pracovníků (fyzických osob) a oprávnění firem (podnikajících fyzických a právnických osob) vydávaných pověřenou organizací (pozn.: v současnosti existuje jedna pověřená organizace – Technická inspekce ČR, zkráceně TIČR).
Tlaková zařízení, která jsou součástí strojního zařízení (např. vzdušníky s objemem nad 10 litrů), se považují za vyhrazená technická zařízení tlaková.
Nádoba
Těleso navržené a zhotovené tak, aby mohlo být naplněno tekutinou pod tlakem, včetně součástí, které jsou k němu přímo připevněny a zasahují až k místu spojení s jiným tlakovým zařízením; nádoba se může skládat z více než jednoho tlakového prostoru.
Tlakovou nádobou stabilní (zkráceně TNS) je nádoba, která neslouží k dopravě plynů,
1. neměnící své stanoviště, trvale nebo přechodně spojená se zdrojem tlaku,
2. přenosná, převozná nebo pojízdná, pokud je se zdrojem tlaku spojena trvale,
3. přenosná, převozná nebo pojízdná, pokud je se zdrojem tlaku spojena při plnění nebo vyprazdňování obsahu plynem nebo plyn slouží jako ochranná atmosféra.
TNS jsou např. vzdušníky, kompresory, expanzomaty, výparníky, podtlakové nádoby a další.
Topená TNS je nádoba ohřívaná plamenem nebo jiným zdrojem, na kterou se nevztahuje definice kotle dle ČSN 07 0000 Názvosloví parních a horkovodních kotlů.
Zařazení vyhrazených tlakových zařízení do tříd dle NV č. 192/2022 Sb.
Podle míry rizika, které svým provozem vyvolávají, se vyhrazená technická zařízení se zařazují do tříd. Vyhrazená technická zařízení s nejvyšší mírou rizika se zařazují do I. třídy.
Tlakové nádoby stabilní se člení do tříd podle nejvyššího pracovního tlaku (PS) v barech a podle bezpečnostního součinu nejvyššího pracovního tlaku (PS) v barech a objemu (V) v litrech, a to na
a) tlakové nádoby zařazené do I. třídy s nejvyšším pracovním tlakem přesahujícím 100 bar a zároveň s objemem větším než 1000 litrů,
b) tlakové nádoby zařazené do II. třídy s nejvyšším pracovním tlakem přesahujícím 0,5 bar, objemem větším než 10 litrů nebo s bezpečnostním součinem nejvyššího pracovního tlaku (PS) v barech a objemu (V) v litrech přesahujícím 100, s výjimkou třídy I. podle písmene a).
Součástí vyhrazených tlakových zařízení je jejich bezpečnostní a tlaková výstroj.
Minimálně musí být na tlakovém zařízení pojistný ventil a tlakoměr.
Definice a rozdělení vyhrazených tlakových zařízení
Tlaková zařízení a parní obzvláště jsou stejně jako plynová zařízení nesmírně nebezpečná a jejich případná exploze bývá fatální. Proto se nesmí podceňovat jejich pravidelná údržba a provádění revizí.Základními předpisy pro provoz, kontroly, revize a činnosti na vyhrazených tlakových zařízeních jsou:
• Zákon č.250/2021 Sb. , o bezpečnosti práce v souvislosti s provozem vyhrazených technických zařízení a o změně
souvisejících zákonů
• Nařízení vlády č.192/2022 Sb. , o vyhrazených technických tlakových zařízeních a požadavcích na zajištění jejich bezpečnosti
• Základní normy pro aplikaci NV č.192/2022 Sb.
Pro tlakové nádoby stabilní:
ČSN 69 0010 (soubor norem) Tlakové nádoby stabilní. Technická pravidla. – obsahuje požadavky na konstrukci
Nevyhrazená tlaková zařízení
Na nevyhrazenáTZ se nevztahuje NV č. 192/2022 Sb. a základní normy pro její aplikaci, proto se na nich musí provádět pouze pravidelné jednoroční kontroly podle § 4 nařízení vlády č. 378/2001 Sb. v rozsahu stanoveném místním provozním bezpečnostním předpisem a pokyny výrobce.
Základním a zásadním předpisem pro provoz VTZ tlakových je zákon č.250/2021 Sb. o bezpečnosti práce v souvislosti s provozem vyhrazených technických zařízení a příslušné NV č. 192/2022 Sb. o vyhrazených technických tlakových zařízeních a požadavcích na zajištění jejich bezpečnosti.
Dle NV č.192/2022 Sb. VTZ tlaková jsou tlakové nádoby a kotle s nejvyšším pracovním tlakem vyšším než 0,5 bar, a to:
tlakové nádoby, jejichž nejvyšší pracovní tlak přesahuje 0,5 bar a které obsahují plyny, páry nebo žíravé, toxické a výbušné kapaliny skupiny 1 o jakékoliv teplotě nebo jakékoliv kapaliny o teplotě převyšující jejich bod varu při tlaku 0,5 bar; za tlakovou nádobu jsou považovány též vyvíječe páry typu pára/pára a typu horká voda/pára a vyvíječe páry bez nebezpečí přehřátí,
(Poznámka: I vzduch je plyn, proto VTZ tlakovým je i TNS se vzduchem o přetlaku vyšším než 0,5 bar.)
Toto rozdělení je zachováno i při stanovování druhu a rozsahu platnosti osvědčení pracovníků (fyzických osob) a oprávnění firem (podnikajících fyzických a právnických osob) vydávaných pověřenou organizací (pozn.: v současnosti existuje jedna pověřená organizace – Technická inspekce ČR, zkráceně TIČR).
Tlaková zařízení, která jsou součástí strojního zařízení (např. vzdušníky s objemem nad 10 litrů), se považují za vyhrazená technická zařízení tlaková.
Nádoba
Těleso navržené a zhotovené tak, aby mohlo být naplněno tekutinou pod tlakem, včetně součástí, které jsou k němu přímo připevněny a zasahují až k místu spojení s jiným tlakovým zařízením; nádoba se může skládat z více než jednoho tlakového prostoru.
Tlakovou nádobou stabilní (zkráceně TNS) je nádoba, která neslouží k dopravě plynů,
1. neměnící své stanoviště, trvale nebo přechodně spojená se zdrojem tlaku,
2. přenosná, převozná nebo pojízdná, pokud je se zdrojem tlaku spojena trvale,
3. přenosná, převozná nebo pojízdná, pokud je se zdrojem tlaku spojena při plnění nebo vyprazdňování obsahu plynem nebo plyn slouží jako ochranná atmosféra.
TNS jsou např. vzdušníky, kompresory, expanzomaty, výparníky, podtlakové nádoby a další.
Topená TNS je nádoba ohřívaná plamenem nebo jiným zdrojem, na kterou se nevztahuje definice kotle dle ČSN 07 0000 Názvosloví parních a horkovodních kotlů.
Podle míry rizika, které svým provozem vyvolávají, se vyhrazená technická zařízení se zařazují do tříd. Vyhrazená technická zařízení s nejvyšší mírou rizika se zařazují do I. třídy.
Tlakové nádoby stabilní se člení do tříd podle nejvyššího pracovního tlaku (PS) v barech a podle bezpečnostního součinu nejvyššího pracovního tlaku (PS) v barech a objemu (V) v litrech, a to na
a) tlakové nádoby zařazené do I. třídy s nejvyšším pracovním tlakem přesahujícím 100 bar a zároveň s objemem větším než 1000 litrů,
b) tlakové nádoby zařazené do II. třídy s nejvyšším pracovním tlakem přesahujícím 0,5 bar, objemem větším než 10 litrů nebo s bezpečnostním součinem nejvyššího pracovního tlaku (PS) v barech a objemu (V) v litrech přesahujícím 100, s výjimkou třídy I. podle písmene a).
Součástí vyhrazených tlakových zařízení je jejich bezpečnostní a tlaková výstroj.
Minimálně musí být na tlakovém zařízení pojistný ventil a tlakoměr.
